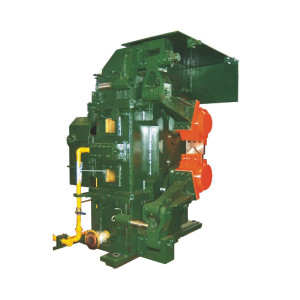

Máy Cắt Bay

Đặc tính

• Phù hợp cho sản xuất cán thanh, cán dây và cán thép hình.
  • Flying shear số 1 (1#): Thông thường dùng để cắt đầu và đuôi phôi sau cán thô; khi xảy ra sự cố thì dùng để cắt vụn phôi cán.
  • Flying shear số 2 (2#): Thông thường dùng để cắt đầu và đuôi phôi sau cán thô; khi xảy ra sự cố thì dùng để cắt vụn hoặc chia đoạn phôi cán.
  • Vật liệu phôi cán: thép kết cấu carbon, thép kết cấu carbon chất lượng cao, thép hợp kim thấp.
  • Thiết bị có độ cứng vững cao, chịu va đập tốt, truyền được mô-men xoắn lớn và có khả năng chạy – dừng thường xuyên.
• Nhiệt độ làm việc của hộp số trong khoảng -40°C đến 45°C.
  • Khi nhiệt độ môi trường dưới 8°C, cần gia nhiệt dầu bôi trơn trước khi vận hành.
  • Khi nhiệt độ môi trường trên 35°C, cần lắp đặt hệ thống làm mát.
• Hộp số có kết cấu gọn nhẹ, trọng lượng nhẹ, kích thước nhỏ, khả năng chịu tải cao, độ ồn và rung thấp.
• Hộp số có thể tự động giám sát và kiểm tra nhiệt độ, độ rung.
• Bánh răng được chế tạo từ thép hợp kim chất lượng cao 20CrNi2MoA, xử lý thấm carbon và tôi.
  • Độ cứng bề mặt răng: HRC 57 ± 4.
  • Bánh răng được hiệu chỉnh biên dạng và hướng răng.
  • Độ chính xác bánh răng đạt cấp 5 (GB10095-2001).
  • Vật liệu lưỡi cắt: 4Cr5WMoVSi.
• Vỏ hộp sử dụng kết cấu ngang, chia đôi, dễ chế tạo và bảo trì, hình thức đẹp.
  • Vỏ được chế tạo bằng phương pháp hàn, sau hàn được ủ khử ứng suất.
  • Sau gia công thô, vỏ được xử lý hóa già (aging) để loại bỏ ứng suất dư, do đó biến dạng rất nhỏ.
• Hộp số sử dụng phớt cơ khí, hiệu quả làm kín tốt, kết cấu làm kín tin cậy và không cần bảo dưỡng.
• Hộp số sử dụng bôi trơn cưỡng bức bằng phun dầu.
  • Đường ống bôi trơn được bố trí bên trong hoặc bên ngoài hộp số, đảm bảo bôi trơn đầy đủ cho bánh răng và ổ trục.
  • Cửa cấp dầu và cửa xả dầu được bố trí trên hộp số.
  • Công tắc áp suất, thiết bị giám sát lưu lượng và van ngắt được lắp gần cửa cấp dầu.
  • Công tắc áp suất và thiết bị giám sát lưu lượng có thể theo dõi tình trạng cấp dầu và phản hồi tín hiệu áp suất, lưu lượng (dạng tín hiệu số hoặc analog) về hệ thống điều khiển trung tâm.

Thông số kỹ thuật
