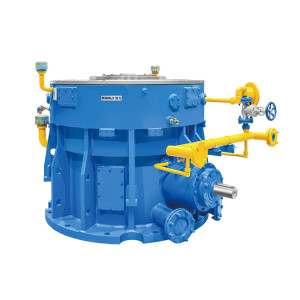

Hộp Giảm Tốc Chuyên Dụng Cho Máy Nghiền Đứng

Đặc điểm

• Cặp bánh răng côn (bánh răng dù) áp dụng hệ thống bánh răng Klingelnberg; bánh răng côn, bánh răng mặt trời và bánh răng hành tinh đều sử dụng công nghệ thấm cacbon, tôi và mài. Đồng thời, bánh răng mặt trời và bánh răng hành tinh áp dụng công nghệ hiệu chỉnh biên dạng răng độc quyền của công ty và công nghệ tăng cường chân răng bằng phun bi.

• Bề mặt răng được gia công thô và mài tinh, đạt cấp chính xác 6 trở lên (ISO 1328).

• Tất cả bánh răng đều được kiểm tra không phá hủy ở giai đoạn phôi và sau khi gia công hoàn thiện. Giá mang hành tinh có thể được đúc liền khối hoặc chế tạo bằng hàn; các mối hàn chính của vỏ hộp được kiểm tra siêu âm. Phần xuất mô-men của giá mang hành tinh cũng được kiểm tra siêu âm nhằm đảm bảo độ bền và độ cứng vững cao.

• Áp dụng hệ thống bôi trơn kết hợp áp suất động và áp suất động–tĩnh, an toàn và tin cậy hơn.

• Sử dụng phần mềm thiết kế do công ty phối hợp với Phòng thí nghiệm Trọng điểm Quốc gia phát triển để tối ưu thiết kế bạc trượt.

• Toàn bộ ổ lăn có tuổi thọ trên 60.000 giờ.

• Dòng hộp số này có kích thước nhỏ gọn, trọng lượng nhẹ, hiệu suất cao, độ ồn thấp, vận hành êm và tuổi thọ dài.

• Tùy theo điều kiện làm việc, có thể lựa chọn ba dạng kết cấu hộp giảm tốc máy nghiền đứng:


• Loại X: 1 cấp bánh răng côn + 1 cấp bánh răng hành tinh
• Loại XSD: 1 cấp bánh răng côn + 1 cấp bánh răng trụ song song + 1 cấp bánh răng hành tinh
• Loại XSS: 1 cấp bánh răng côn + 2 cấp bánh răng hành tinh


• Các chỉ tiêu kỹ thuật chính của dòng hộp số này đã đạt mức tiên tiến so với các sản phẩm cùng loại trong và ngoài nước.

Thông số kỹ thuật

• Công suất động cơ: ≤ 8.100 kW

• Tốc độ vào: ≤ 1.500 vòng/phút

• Tỷ số truyền: 15 ~ 50

• Tải tĩnh theo phương thẳng đứng: ≤ 16.500 kN

Lĩnh vực ứng dụng

• Được sử dụng rộng rãi trong các ngành vật liệu xây dựng, điện lực và luyện kim.
