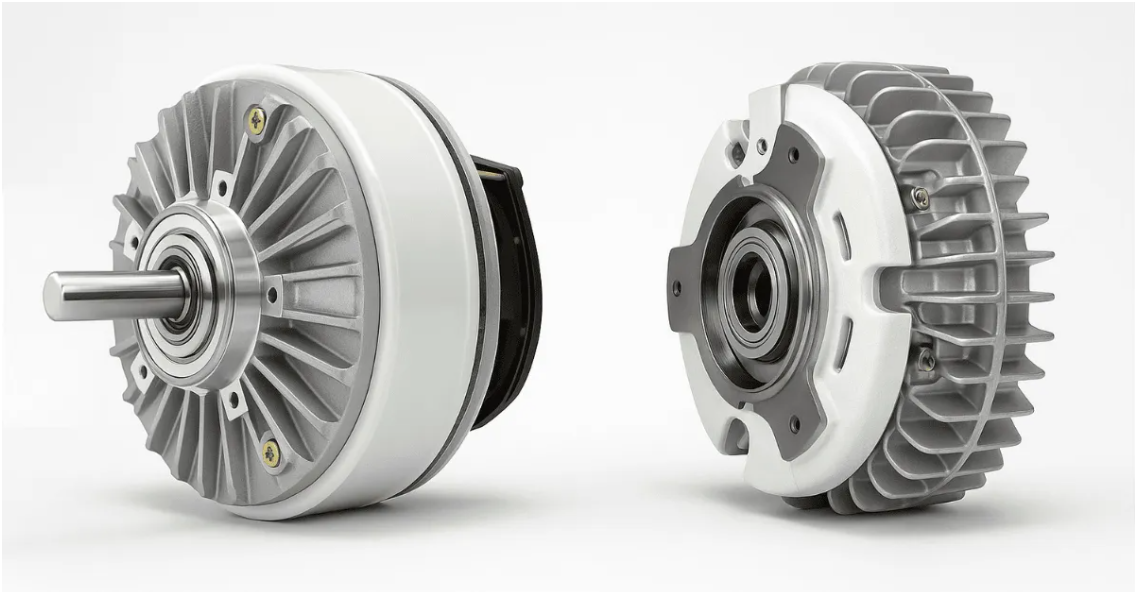

Tìm Hiểu Về Động Cơ Điện Có Phanh Từ (Thắng Từ)

Trong các dây chuyền sản xuất công nghiệp và các thiết bị thương mại quy mô lớn, việc kiểm soát chuyển động chính xác và đảm bảo an toàn tuyệt đối cho người vận hành luôn là ưu tiên hàng đầu. Để đáp ứng yêu cầu khắt khe này, motor phanh từ (động cơ có phanh từ) đã ra đời và trở thành một thành phần cốt lõi không thể thay thế.

Khác với các dòng động cơ tiêu chuẩn – vốn sẽ tiếp tục quay tự do theo quán tính một thời gian dài sau khi ngắt nguồn điện – motor phanh từ có thể đưa hệ thống tải về trạng thái dừng hẳn trong một khung thời gian được lập trình sẵn chuẩn xác đến từng mili giây. Cho dù đó là việc làm dừng ngay lập tức một hệ thống băng tải đang đầy hàng, treo giữ an toàn một chiếc pa-lăng nâng hạ trên cao, hay hãm tốc tức thì cho một lưỡi cắt cơ khí đang quay tốc độ cao, motor phanh chính là "người gác cổng" bảo vệ toàn bộ hệ thống.

Bài viết dưới đây sẽ cung cấp cho bạn cái nhìn toàn diện từ cấu tạo, nguyên lý vận hành cho đến các tiêu chí lựa chọn motor phanh tối ưu nhất cho doanh nghiệp.

1. Khái Niệm Và Tầm Quan Trọng Của Motor Phanh Công Nghiệp

Về mặt kết cấu, motor phanh là sự kết hợp đồng bộ giữa một động cơ điện thông thường (AC hoặc DC) và một cơ cấu phanh (thường là phanh điện từ) được tích hợp trực tiếp ở phần đuôi trục.

Vai trò của motor phanh không chỉ dừng lại ở việc "ngắt chuyển động". Một trong những tính năng kỹ thuật quan trọng nhất của dòng sản phẩm này chính là cung cấp mô-men xoắn giữ. Khi động cơ ở trạng thái nghỉ (không được cấp nguồn), cơ cấu phanh sẽ khóa chặt trục, giữ cho tải trọng không bị trôi, trượt hoặc dịch chuyển ngoài ý muốn.

Hãy tưởng tượng một kịch bản không có motor phanh: Một vận thăng nâng hàng tải trọng vài tấn đang di chuyển lên cao thì đột ngột mất điện lưới. Nếu không có hệ thống phanh tự động khóa trục, quán tính và trọng lực sẽ kéo sập toàn bộ kiện hàng xuống đất, gây ra thảm họa khôn lường về cả người và tài sản. Do đó, trong các ứng dụng như thang máy, cần trục, máy cưa công nghiệp hay dây chuyền đóng gói, phanh động cơ chính là lá chắn an toàn tối thượng.

2. Cấu Tạo Chi Tiết Của Bộ Phanh Động Cơ Điện

Để dòng phanh điện từ hoạt động chuẩn xác và có tuổi thọ cao, hệ thống cơ khí bên trong được chế tạo từ các vật liệu chịu lực và chịu nhiệt cao cấp. Cấu tạo cốt lõi của một bộ phanh động cơ điện bao gồm 3 thành phần chính:

Nam châm điện: Đây là cuộn dây đồng được quấn quanh lõi thép từ tính. Khi có dòng điện chạy qua, cuộn dây này sẽ kích hoạt và tạo ra một lực hút từ trường mạnh mẽ để điều khiển trạng thái của phanh.
Phần ứng: Bộ phận này được liên kết ổn định với một ống trục (hub), ống trục này lại được chốt trực tiếp vào trục chính của động cơ điện. Phần ứng sẽ di chuyển tịnh tiến dọc trục để ép chặt vào nam châm hoặc đĩa ma sát, tạo ra mô-men hãm để dừng trục quay.
Hệ thống lò xo phản lực (Springs): Các lò xo nén được bố trí xung quanh bộ phanh để cung cấp áp lực cơ học thường trực. Tùy thuộc vào triết lý thiết kế phanh, hệ thống lò xo này sẽ đóng vai trò ép phanh vào hoặc đẩy nhả phanh ra khi trạng thái dòng điện thay đổi.

3. Nguyên Lý Hoạt Động Của Motor Phanh

Nhìn chung, motor phanh vận hành dựa trên sự cân bằng lực giữa lực cơ học của lò xo và lực từ trường của nam châm điện.

Khi chúng ta đóng/ngắt nguồn điện của hệ thống điều khiển, dòng điện đi vào cuộn dây nam châm điện sẽ sinh ra lực từ trường lớn. Lực từ này ngay lập tức chiến thắng lực nén của lò xo, hút tấm phần ứng dịch chuyển về phía bề mặt từ tính. Quá trình này giải phóng đĩa ma sát, giúp trục động cơ tự do quay theo tốc độ định mức.

Ngược lại, khi ngắt dòng điện điều khiển, từ trường biến mất hoàn toàn trong tích tắc. Lực nén dự phòng của hệ thống lò xo ngay lập tức bung ra, đẩy mạnh tấm phần ứng ép chặt vào đĩa ma sát gắn trên trục động cơ. Lực ma sát cực lớn sinh ra giữa các bề mặt sẽ triệt tiêu hoàn toàn động năng đang quay, cưỡng bức trục motor dừng lại ngay lập tức và giữ chặt nó ở trạng thái tĩnh.

4. Phân Loại Hệ Thống Phanh Động Cơ Điện Phổ Biến

Trong kỹ thuật truyền động, người ta chia motor phanh làm hai loại chính dựa trên trạng thái hoạt động khi có điện hoặc mất điện:

a. Phanh Ngắt Điện - Thường Trực Bằng Lò Xo

Đây còn được gọi là dòng motor phanh an toàn. Cơ chế vận hành của dòng phanh này là: MẤT ĐIỆN THÌ PHANH ĐÓNG. Khi không có dòng điện cấp vào cuộn dây, hệ thống lò xo luôn ép chặt phần ứng vào đĩa ma sát để khóa trục. Chỉ khi ta cấp điện, phanh mới mở ra cho motor chạy.

Ứng dụng lý tưởng: Pa-lăng, thang máy, cần trục, tời nâng hạ hàng hóa. Cơ chế fail-safe bảo đảm rằng nếu xảy ra sự cố mất điện đột ngột hoặc nút dừng khẩn cấp được nhấn, phanh sẽ lập tức khóa cứng tải trọng trên không, loại bỏ nguy cơ rơi tự do.

b. Phanh Cấp Điện

Dòng phanh này vận hành theo nguyên lý ngược lại: CÓ ĐIỆN THÌ PHANH MỚI ĐÓNG. Khi động cơ đang chạy bình thường, bộ phanh hoàn toàn không được cấp điện và trục quay tự do. Khi người vận hành kích hoạt lệnh dừng, dòng điện sẽ được bơm vào cuộn dây nam châm điện, tạo từ trường hút tấm phần ứng ép vào bề mặt ma sát để dừng động cơ. Khi ngắt điện, lò xo sẽ kéo phần ứng ra để trục tự do trở lại.

Ứng dụng lý tưởng: Các máy công nghiệp yêu cầu giảm tốc có kiểm soát hoặc chuyển động động như máy cưa đĩa, máy mài bề mặt, và một số hệ thống băng tải phẳng. Phanh cấp điện giúp quá trình giảm tốc diễn ra mượt mà hơn, tránh hiện tượng dừng quá giật cục gây hại cho chi tiết cơ khí.

5. Ứng Dụng Thực Tế Của Motor Phanh Trong Công Nghiệp

Nhờ khả năng kiểm soát chuyển động chính xác tuyệt đối, motor phanh có mặt trong hầu hết các phân xưởng sản xuất tự động hóa:

Cần trục, Cầu trục & Pa-lăng: Treo giữ các khối phôi thép, kiện hàng nặng cố định trên không trung, chống trôi tải khi ngắt điện nguồn.
Hệ thống Băng tải dây chuyền: Giúp băng tải dừng ngay lập tức khi hết gói hàng, ngăn chặn tình trạng hàng hóa bị xô lệch, đổ vỡ hoặc chạy quá vị trí cảm biến.
Thang máy & Vận thăng nâng hạ: Giữ cho cabin đứng yên hoàn toàn ở cao độ sàn mong muốn trong suốt quá trình hành khách hoặc xe nâng bốc dỡ hàng hóa.
Máy cưa gỗ, Máy mài kim loại: Dừng lưỡi cắt/đá mài ngay khi nhấn tắt máy, bảo vệ thợ vận hành khỏi các tai nạn lao động nghiêm trọng.
Máy đóng gói & Chiết rót: Định vị chính xác vị trí của chai lọ hoặc bao bì dưới vòi phun, đảm bảo tỷ lệ sai số vị trí ở mức thấp nhất.

6. Tiêu Chí Vàng Khi Lựa Chọn Motor Phanh Chuẩn Kỹ Thuật

Việc lựa chọn một bộ motor phanh công nghiệp không đơn thuần là chỉ nhìn vào công suất Kw hay mã lực (HP). Để hệ thống vận hành bền bỉ qua nhiều năm, các kỹ sư cơ điện cần tính toán kỹ 5 thông số sau:

Mô-men xoắn phanh (Brake Torque): Lực hãm của phanh (tính bằng Nm) phải lớn hơn mô-men xoắn của tải từ 1.5 đến 2 lần. Nếu mô-men xoắn phanh quá nhỏ, phanh sẽ bị trượt, gây mài mòn đĩa ma sát và không thể giữ được tải.
Kiểu lắp đặt cơ khí (Mounting): Bạn cần xác định rõ chuẩn lắp đặt của máy: Kiểu mặt bích NEMA C-face, kiểu lắp chân đế (Foot-mounted), hay các dòng motor kiểu dáng lắp đặt theo tiêu chuẩn hệ mét châu Âu (IEC) để đảm bảo vừa vặn với hộp số giảm tốc có sẵn.
Điện áp điều khiển phanh (Brake Voltage): Cuộn phanh có thể sử dụng dòng điện xoay chiều (AC 220V/380V) hoặc dòng điện một chiều (DC 24V/90V/180V). Thông thường, các dòng phanh DC sẽ cần đi kèm một bộ chỉnh lưu (Diode phanh) chuyển đổi từ AC sang DC lắp bên trong hộp cực động cơ.
Tần suất đóng cắt (Tần suất khởi động - Duty Cycle): Nếu motor phải thực hiện việc dừng/khởi động liên tục (ví dụ 10 lần/phút), bạn bắt buộc phải chọn loại phanh cao cấp chịu nhiệt, đĩa ma sát có độ bền cao để tránh hiện tượng cháy cuộn phanh do quá nhiệt.
Môi trường vận hành (Environment): Trong môi trường chế biến thủy sản cần xịt rửa nước liên tục, hoặc môi trường hầm mỏ nhiều bụi, motor phanh cần phải được trang bị cấp bảo vệ cao (IP55, IP65) cùng vỏ phanh chống gỉ sét chuyên dụng.

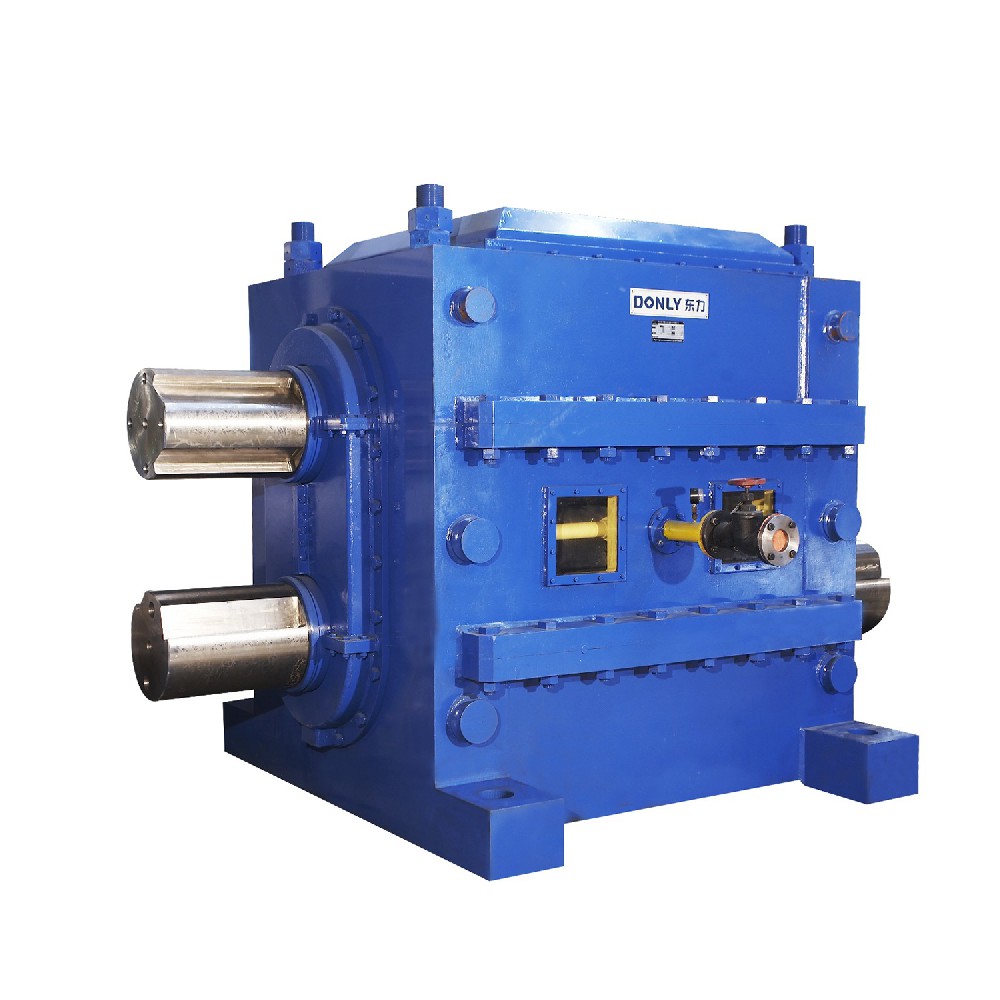

Ngoài ra, Donly còn có các dòng motor giảm tốc khác như: https://donlyvn.com/detail/ung-dung-hop-giam-toc-banh-rang-xoan-kep-trong-cong-nghiep-40.html

Hệ thống phanh động cơ điện là một giải pháp công nghệ hoàn hảo giúp doanh nghiệp kiểm soát tốc độ, nâng cao năng suất sản xuất và bảo vệ an toàn cho cả con người lẫn máy móc thiết bị. Việc hiểu rõ nguyên lý vận hành và lựa chọn đúng chủng loại phanh (phanh ngắt điện fail-safe hay phanh cấp điện) sẽ giúp doanh nghiệp giảm thiểu tối đa thời gian dừng máy sửa chữa và tối ưu hóa chi phí vận hành lâu dài.
