Cấu Tạo Của AC Motor Thế Nào? Phân Tích Chi Tiết & Nguyên Lý Vận Hành Trong Công Nghiệp

Trong hệ thống tự động hóa và kỹ thuật năng lượng hiện đại, AC Motor (Động cơ điện xoay chiều) chuyển hóa điện năng thành cơ năng để vận hành hầu hết các dây chuyền sản xuất, máy móc công nghiệp và trạm năng lượng. Việc hiểu rõ cấu tạo bên trong của AC Motor là nền tảng cốt lõi giúp các kỹ sư và nhà quản lý nhà máy lựa chọn, vận hành, bảo trì thiết bị đạt hiệu suất tối ưu.

Bài viết này sẽ phân tích chi tiết cấu tạo của AC Motor, nguyên lý hoạt động cũng như vai trò của từng bộ phận dưới góc nhìn chuyên kỹ thuật từ Kỹ Thuật Năng Lượng.

1. Tổng Quan Về AC Motor (Động Cơ Điện Xoay Chiều)

Động cơ điện xoay chiều (AC Motor) là thiết bị hoạt động dựa trên nguyên lý cảm ứng điện từ, sử dụng nguồn điện xoay chiều (1 pha hoặc 3 pha) để tạo ra từ trường quay làm quay phần chuyển động.

Tùy theo cấu trúc và yêu cầu ứng dụng, AC Motor được chia thành hai dạng phổ biến:

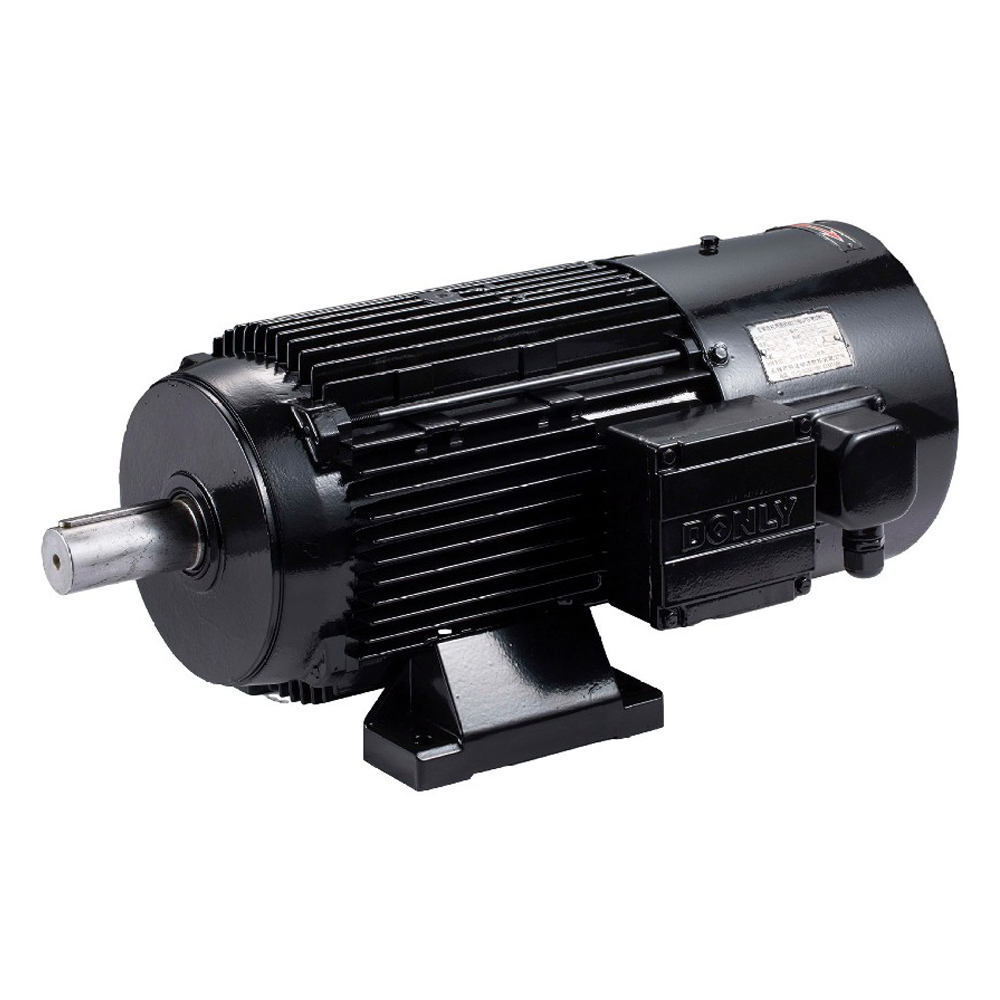

• Động cơ không đồng bộ (Induction Motor): Loại phổ biến nhất trong công nghiệp nhờ độ bền cao, giá thành hợp lý.

• Động cơ đồng bộ (Synchronous Motor): Rotor quay đồng tốc với từ trường quay của stator, thường dùng trong các ứng dụng đòi hỏi độ chính xác cao.

2. Cấu Tạo Chi Tiết Của AC Motor Thế Nào?

Một động cơ điện xoay chiều tiêu chuẩn được cấu thành từ hai phần chính: Phần tĩnh (Stator) và Phần quay (Rotor), kết hợp cùng các bộ phận phụ trợ bảo vệ và truyền động.

2.1. Stator (Phần Tĩnh) – Tạo Ra Từ Trường Quay

Stator là phần đứng yên bên ngoài của động cơ, chịu trách nhiệm tiếp nhận nguồn điện xoay chiều và tạo ra từ trường quay (Rotating Magnetic Field). Các thành phần cấu thành stator bao gồm:

• Khung vỏ động cơ (Motor Frame/Yoke): Thường được đúc từ gang hoặc hợp kim nhôm chất lượng cao. Khung vỏ không chỉ bảo vệ các linh kiện bên trong khỏi tác động cơ học, bụi bẩn, hơi ẩm mà còn được thiết kế với các gân tản nhiệt giúp giải phóng nhiệt lượng nhanh chóng trong quá trình vận hành liên tục.

• Lõi thép Stator (Stator Core): Được chế tạo từ các lá thép kỹ thuật điện (thép silic) dập định hình, ép chặt với nhau nhằm giảm thiểu tổn thất dòng điện xoáy (eddy current) và tổn hao từ trễ. Phía trong lõi thép có các rãnh (slots) để đặt dây quấn.

• Dây quấn Stator (Stator Windings): Làm bằng đồng hoặc nhôm nguyên chất, được cách điện cẩn thận và đặt vào các rãnh của lõi thép. Khi cấp nguồn điện xoay chiều 3 pha hoặc 1 pha, hệ thống cuộn dây này sẽ sinh ra từ trường quay để kéo rotor chuyển động.

2.2. Rotor (Phần Quay) – Bộ Phận Sinh Lực Chuyển Động

Rotor nằm bên trong stator và có thể quay tự do trên trục cơ khí. Tách biệt theo loại động cơ, cấu tạo rotor sẽ có sự khác biệt rõ rệt:

• Rotor lồng sóc (Squirrel-cage Rotor - Phổ biến nhất):

  • Cấu tạo gồm một lõi thép ghép từ các lá thép kỹ thuật điện với các rãnh dọc theo chiều dài.

  • Trong các rãnh này, các thanh dẫn bằng nhôm hoặc đồng được đúc liền khối và nối tắt ở hai đầu bằng hai vòng ngắn mạch, tạo thành một cấu trúc khép kín giống như chiếc lồng sóc.

• Rotor dây quấn (Wound Rotor):

  • Có cấu trúc dây quấn tương tự như stator, cho phép đấu nối thêm điện trở phụ thông qua hệ thống vành trượt (slip rings) và chổi than (brushes).

  • Loại này thường dùng trong các ứng dụng cần mô-men khởi động lớn.

2.3. Các Bộ Phận Phụ Trợ Quan Trọng Khác

Bên cạnh stator và rotor, AC Motor còn sở hữu nhiều chi tiết cơ khí phụ trợ mang tính sống còn đối với tuổi thọ thiết bị:

• Trục động cơ (Shaft): Thanh thép hợp kim cường độ cao nằm dọc tâm động cơ, chịu trách nhiệm truyền mô-men xoắn từ rotor trực tiếp đến các thiết bị tải (như hộp giảm tốc, băng tải, quạt công nghiệp).

• Vòng bi / Bạc đạn (Bearings): Được lắp đặt ở hai đầu trục để giảm tối đa ma sát quay, đồng thời duy trì khe hở không khí (air gap) cực kỳ nhỏ và ổn định giữa rotor và stator.

• Quạt làm mát & Chụp bảo vệ (Cooling Fan & Fan Cover): Thường gắn ở đuôi trục động cơ, có nhiệm vụ cưỡng bức không khí thổi dọc theo các gân tản nhiệt của vỏ máy, giữ nhiệt độ vận hành luôn ở mức an toàn.

• Hộp đấu dây (Terminal Box): Nơi tập trung các đầu dây nguồn của stator, giúp việc kết nối nguồn điện lưới hoặc biến tần trở nên gọn gàng, an toàn và chống thấm nước.

3. Nguyên Lý Vận Hành Cơ Bản Của AC Motor

Hiểu được cấu tạo sẽ giúp chúng ta dễ dàng nắm bắt nguyên lý làm việc của AC Motor dựa trên định luật cảm ứng điện từ:

1. Tạo từ trường quay: Khi dòng điện xoay chiều chạy qua cuộn dây stator, nó tạo ra một từ trường biến thiên xoay tròn quanh trục với tốc độ phụ thuộc vào tần số nguồn điện và số cực từ.

2. Cảm ứng dòng điện: Từ trường quay này quét qua các thanh dẫn của rotor, cắt đứt các đường sức từ và cảm ứng ra dòng điện xoáy mạnh bên trong rotor.

3. Sinh lực momen xoắn: Dòng điện cảm ứng trong rotor lại tương tác ngược lại với từ trường của stator, sinh ra lực điện từ (lực Lorentz) tổng hợp tạo thành mô-men xoắn (Torque) khiến rotor quay theo chiều của từ trường quay.

4. Ứng Dụng Thực Tiễn Của AC Motor Trong Công Nghiệp

Nhờ cấu tạo bền bỉ, dễ vận hành và chi phí tối ưu, AC Motor hiện diện trong mọi ngóc ngách của nền công nghiệp:

• Hệ thống bơm và quạt công nghiệp: Vận hành các trạm bơm cấp nước, quạt hút khói, quạt làm mát trong nhà máy nhiệt điện, xi măng.

• Hệ thống băng tải & truyền tải vật liệu: Kéo các tuyến băng tải nặng trong khai thác mỏ, cảng biển logistics.

• Máy móc cơ khí gia công: Kết hợp cùng hộp giảm tốc hoặc biến tần (VFD) để điều khiển tốc độ chính xác cho máy ép, máy khuấy trộn, máy cắt.

5. Giải Pháp Thiết Bị Truyền Động & Hỗ Trợ Kỹ Thuật Tại Kỹ Thuật Năng Lượng

Việc nắm vững cấu tạo kỹ thuật của AC Motor là bước đệm quan trọng để vận hành nhà máy an toàn, hạn chế tối đa các sự cố quá tải hay cháy chập cuộn dây.
