Hộp Giảm Tốc Cho Hệ Thống Nâng Hạ: Cách Chọn Đúng Tải Trọng Và Moment

Hệ thống nâng hạ như cầu trục, cổng trục hay tời cáp là "xương sống" trong việc vận chuyển hàng hóa nặng tại các nhà máy và công trường. Trong những ứng dụng này, bất kỳ sự cố quá tải hay trượt bánh răng nào cũng có thể dẫn đến hậu quả nghiêm trọng về an toàn lao động và thiệt hại tài sản. Cốt lõi để đảm bảo hệ thống vận hành bền bỉ, an toàn tuyệt đối chính là bộ phận truyền động. Tuy nhiên, mua hộp giảm tốc cho hệ thống nâng hạ không chỉ đơn thuần là khớp công suất động cơ. Vậy làm thế nào để tính toán và chọn đúng tải trọng và moment xoắn (torque), giúp tối ưu hóa tuổi thọ thiết bị và ngăn chặn rủi ro dừng máy?

Tại sao hệ thống nâng hạ lại khó tính toán hơn kéo ngang?

Hệ thống nâng hạ phức tạp hơn kéo ngang vì phải đối mặt với trọng lực kéo xuống liên tục, quán tính rơi lớn và yêu cầu phanh khẩn cấp tuyệt đối. Việc tính toán phải tính đến lực nâng, ma sát, hiệu suất hộp số và hệ số an toàn cao để tránh tai nạn nghiêm trọng như đứt cáp hay trượt phanh.

Điểm khác biệt cốt lõi giữa kéo ngang và nâng hạ nằm ở trọng lực. Khi kéo một vật trên mặt đất, bạn chủ yếu cần thắng lực ma sát và quán tính ban đầu. Nhưng khi nâng hạ, bạn phải đối đầu trực tiếp với toàn bộ trọng lượng của vật thể, cộng thêm lực ma sát của hệ thống ròng rọc, dây cáp. Điều này đòi hỏi động cơ và hộp số phải có khả năng chịu tải trọng tĩnh lớn hơn rất nhiều.

Thêm vào đó là yếu tố quán tính rơi. Nếu chẳng may mất điện đột ngột hoặc phanh không ăn, vật thể sẽ rơi tự do. Lực va đập khi đó có thể phá hủy toàn bộ kết cấu, gây thiệt hại nghiêm trọng. Vì vậy, khả năng hãm và giữ tải phải tuyệt đối an toàn. Các hệ thống nâng hạ thường có tải trọng thay đổi đột ngột khi khởi động, dừng, hoặc đảo chiều.

Tính toán Moment xoắn khởi động và ngàm phanh an toàn: Cẩm nang thực chiến

Để đảm bảo an toàn tuyệt đối, việc tính toán moment xoắn khởi động và moment ngàm phanh phải được thực hiện chính xác, có dự phòng. Một sai sót nhỏ cũng có thể dẫn đến hậu quả khôn lường.

Moment xoắn khởi động

Moment xoắn là gì? Giống như bạn dùng cờ lê vặn một con ốc, lực bạn tác dụng lên cán cờ lê để làm ốc quay chính là moment xoắn. Trong hệ thống nâng hạ, moment xoắn khởi động là lực quay cần thiết để làm tang cuốn cáp bắt đầu quay, nâng tải lên.

Công thức cơ bản là:

Tstart = (Fnâng x Rtang) / hiệu suất hộpsố.

Trong đó, Fnâng là tổng lực nâng (bao gồm trọng lượng vật cần nâng và trọng lượng móc cẩu, cáp), còn Rtang là bán kính của tang cuốn cáp. Điều quan trọng cần nhớ là hiệu suất của hộp số thường giảm khi khởi động, đặc biệt là với tải nặng.

Ví dụ, một cầu trục nâng 5 tấn (tức 5000 kg), tang cuốn có bán kính 0.3 mét. Giả sử hiệu suất hộp số là 0.85 (85%). Lực nâng là khoảng 5000 kg x 9.81 m/s² = 49050 N. Vậy moment khởi động cần thiết sẽ là (49050 N x 0.3 m) / 0.85 ≈ 17311 Nm. Con số này là cơ sở để chúng tôi chọn công suất động cơ và tỉ số truyền phù hợp.

Ngàm phanh an toàn

Phanh không chỉ để dừng mà còn để giữ. Một cái phanh yếu ở hệ thống nâng hạ cũng như cái van yếu ở đường ống áp lực – sớm muộn gì cũng có chuyện. Moment phanh phải đủ lớn để giữ tải một cách an toàn, ngay cả khi mất điện đột ngột. Tôi luôn khuyến nghị moment phanh phải lớn hơn 1.5 đến 2 lần moment làm việc tĩnh của tải. Tức là, nếu bạn cần 100 Nm để giữ tải, phanh phải có khả năng tạo ra 150-200 Nm.

Có nhiều loại phanh, nhưng phổ biến nhất là phanh điện từ, phanh thủy lực và phanh tang trống. Với điều kiện điện lưới Việt Nam hay sụt áp, tôi thường ưu tiên các loại phanh thường đóng (fail-safe brake) để khi có sự cố điện, phanh sẽ tự động ngàm lại, giữ chặt tải. Với các ứng dụng tải nặng, hộp số hành tinh DLP thường được kết hợp với các loại phanh mạnh mẽ.

Loại Phanh	Ưu điểm	Nhược điểm	Phù hợp cho
Phanh Điện Từ	Điều khiển chính xác, phản ứng nhanh.	Yêu cầu nguồn điện ổn định, dễ bị ảnh hưởng bởi sụt áp.	Hệ thống nâng hạ tải nhẹ-trung bình, nơi điện ổn định.
Phanh Thủy Lực	Lực phanh lớn, hoạt động êm ái, bền bỉ.	Cần hệ thống thủy lực riêng, chi phí bảo trì cao hơn.	Hệ thống tải nặng, yêu cầu phanh mạnh mẽ, liên tục.
Phanh Tang Trống	Đơn giản, dễ bảo trì, hoạt động tốt khi mất điện (kiểu phanh thường đóng).	Kích thước lớn, có thể gây sốc nhẹ khi phanh gấp.	Cầu trục, tời nâng công nghiệp nặng, môi trường khắc nghiệt.

Hệ số an toàn (Service Factor) tối thiểu cho nâng hạ là bao nhiêu và tại sao?

Đối với hệ thống nâng hạ, hệ số an toàn tối thiểu (Service Factor) không dưới 1.4 đến 2.0, tùy thuộc vào chu kỳ làm việc và mức độ rủi ro. Hệ số này bù đắp cho những yếu tố không lường trước như dao động tải, rung động, nhiệt độ môi trường và sự hao mòn theo thời gian, đảm bảo thiết bị hoạt động ổn định và an toàn tuyệt đối.

Hệ số an toàn (Service Factor) giống như việc bạn đóng một cái cọc xuống đất. Bạn cần lực 100kg để đóng nó, nhưng bạn luôn dùng búa 150kg để chắc chắn nó vào sâu và không bị bật ra. Trong kỹ thuật, đó là tỷ lệ giữa khả năng chịu tải thực tế của hộp số và tải trọng làm việc yêu cầu. Đối với hệ thống nâng hạ, Kỹ Thuật Năng Lượng luôn khuyến nghị Service Factor tối thiểu là 1.4, và trong nhiều trường hợp tải nặng, liên tục, hoặc môi trường khắc nghiệt, con số này phải lên đến 1.6 thậm chí 2.0.

Tại sao cần hệ số cao như vậy? Thứ nhất, tải trọng nâng hạ không phải lúc nào cũng tĩnh. Sốc tải do giật hàng, va chạm nhẹ là điều khó tránh khỏi. Thứ hai, môi trường công nghiệp Việt Nam (khí hậu nóng ẩm, bụi bẩn ở các nhà máy xi măng, khai thác mỏ) ảnh hưởng nghiêm trọng đến tuổi thọ thiết bị. Một hộp số có Service Factor cao sẽ có độ bền tốt hơn, giúp kéo dài thời gian giữa các lần sửa chữa motor và giảm thiểu rủi ro. Thứ ba, nó bù đắp cho những yếu tố không lường trước như sự mài mòn theo thời gian, sai sót nhỏ trong lắp đặt hoặc vận hành.

Các sự cố phổ biến và cách chọn cấu hình hộp số phòng tránh rủi ro

Tuột phanh, rơi hàng hóa

Đây là nỗi sợ hãi lớn nhất của bất kỳ ai làm trong ngành nâng hạ. Nguyên nhân thường gặp là chọn phanh không đủ lực, phanh bị mòn quá giới hạn, dầu mỡ bám bẩn làm giảm ma sát, hoặc nguồn điện cung cấp cho phanh không ổn định. Để phòng tránh, chúng tôi luôn ưu tiên sử dụng hộp giảm tốc có phanh tích hợp (brake motor) với moment phanh cao hơn yêu cầu 1.5 - 2 lần. Quan trọng hơn, Kỹ Thuật Năng Lượng khuyến nghị dùng loại phanh thường đóng (fail-safe brake) để khi mất điện, phanh sẽ tự động ngàm, giữ chặt tải.

Ảnh 1: Hộp giảm tốc trục vít Donly

Gãy trục, vỡ bánh răng

Sự cố này thường do quá tải đột ngột, tính toán sai moment hoặc sử dụng hộp số kém chất lượng. Lắp đặt không đúng kỹ thuật gây lệch trục, hoặc rung động quá mức cũng là thủ phạm. Để phòng tránh, hãy chọn hộp giảm tốc tải nặng mô-đun (dòng DLB, DLH) hoặc hộp số hành tinh (DLP) có khả năng chịu tải trọng sốc tốt. Việc lắp đặt phải đảm bảo thẳng hàng tuyệt đối, bôi trơn đúng loại dầu và đủ lượng. Phân tích rung động định kỳ cũng giúp phát hiện sớm các vấn đề tiềm ẩn.

Quá nhiệt hộp số

Trong môi trường nóng ẩm như Việt Nam, quá nhiệt là vấn đề thường gặp. Nguyên nhân có thể là hộp số bị quá tải, thiếu hoặc sai loại dầu bôi trơn, quạt làm mát bị tắc nghẽn, hoặc nhiệt độ môi trường xung quanh quá cao. Giải pháp là chọn hộp số có dung tích dầu lớn, khả năng tản nhiệt tốt. Đôi khi, trong những ứng dụng khắc nghiệt, cần cân nhắc hệ thống làm mát cưỡng bức. Luôn kiểm tra mức và chất lượng dầu bôi trơn thường xuyên. Việc sử dụng bạc đạn chất lượng cao cũng giúp giảm ma sát và sinh nhiệt, tăng hiệu suất hoạt động.

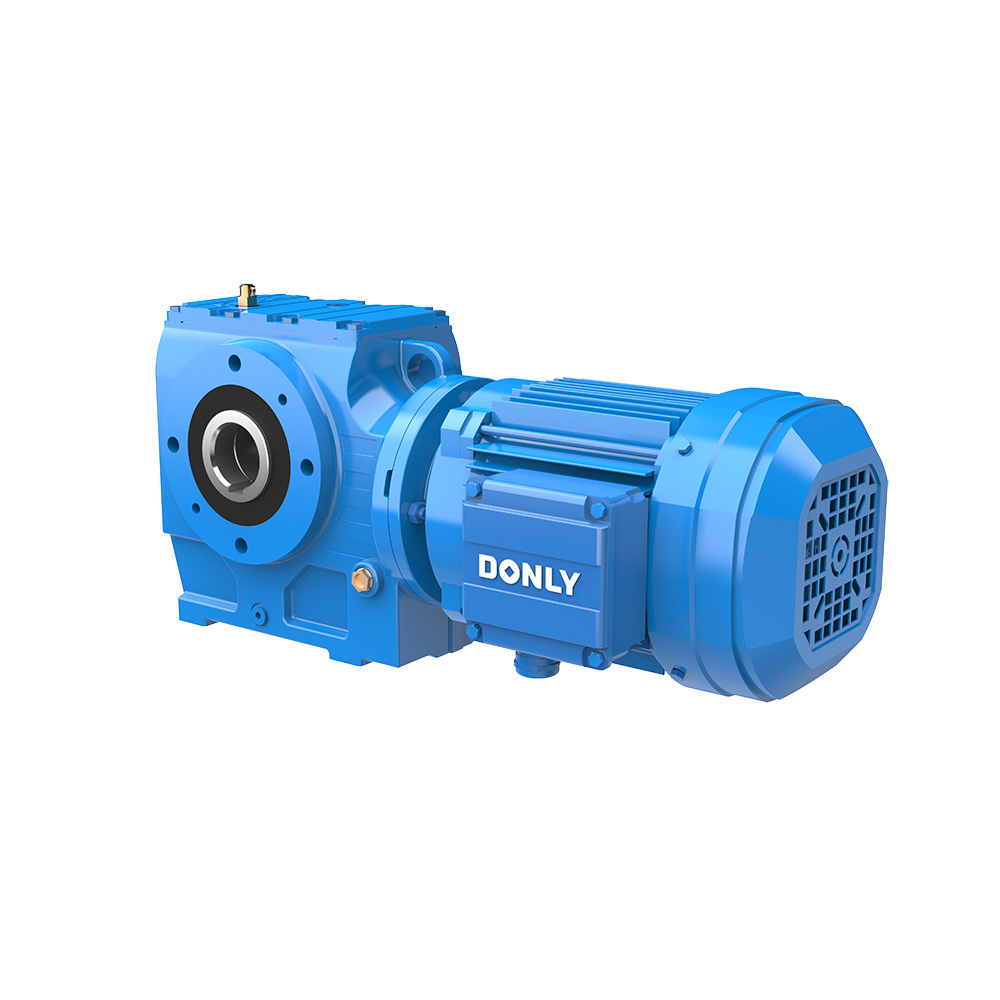

Ảnh 2: Động cơ giảm tốc Donly cho hệ thống nâng hạ.

Chọn đúng hộp giảm tốc cho hệ thống nâng hạ là yếu tố sống còn, quyết định sự an toàn và hiệu suất của cả nhà máy. Với kinh nghiệm hơn 20 năm trong ngành, Kỹ Thuật Năng Lượng hiểu những lo lắng của bạn về tải trọng và moment. Nếu bạn còn bất kỳ băn khoăn nào về việc chọn mua, tính toán hay sửa chữa motor, đừng ngần ngại liên hệ với chúng tôi để được tư vấn chuyên sâu.
